Salut,
Je suis finalement entrain de tester la version pompe à vide à base de compresseur de frigo.
Je me suis fait un petit circuit d'air avec un manomètre et unhttp://www.conrad.fr/ce/fr/product/583795/?utm_source=criteo&utm_medium=retargeting&utm_campaign=583795&WT.mc_id=retargeting-criteo-583795.
Le frigo démarre sans souci et descends jusqu'à -8.5 bar ce qui est un bon début.
Le contacteur fonctionne très bien et la mise sous pressions s'arrête au réglage de la vis.
MAIS, car il y a un "mais", le compresseur ne redémarre pas avant 2-3 min alors que j'entends bien que le contacteur fonctionne ce qui fait redescendre le vide à -0.1 bar.
Bref il y a à priori une tempo donc deux solutions :
- soit je tente de faire un truc ultra étanche qui ne laisse pas passé d'air du tout (déjà avec 3 tube il y a qlq fuites vu que la pressions remonte) ce qui contournera la tempo.
- soit il y a un moyen de virer cette tempo.
Quelqu'un a une idée?

Merci d'avance et bonne soirée
Guillaume
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bonhomme yannick
pilote d'or
pilote d'or
avatar

Nombre de messages : 1168
Age : 34
Localisation : ancelle 05260
Date d'inscription : 06/01/2010

MessageSujet: Re: Vos systèmes pour le vide   Mar 9 Juin 2015 - 18:41

guillaume arrête tes connerie
fait moi un système étanche
sort le teflon
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LaurentP
pilote d'or
pilote d'or
avatar

Nombre de messages : 947
Age : 41
Localisation : PARIS
Date d'inscription : 16/09/2008

MessageSujet: Re: Vos systèmes pour le vide   Mar 9 Juin 2015 - 19:09

Vérifie avec un voltmètre si c'est bien la vacuostat qui redéclenche avec du retard.

Si c'est le vacuostat, la solution est de supprimer toutes les fuites et d'intercaler une réserve de vide de façon à ce que la remontée de pression soit plus lente.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
GuillaumeK
pilote amateur
pilote amateur


Nombre de messages : 86
Age : 36
Localisation : Rhône
Date d'inscription : 22/01/2013

MessageSujet: Re: Vos systèmes pour le vide   Mar 9 Juin 2015 - 19:42

Vérif faite, le vaccuostat fonctionne très bien Wink
Donc c'est bien le compresseur qui ne redémarre pas directement...

Je vais tenter de réduire les fuite au maxi, si ça tient 5 min sans perdre 0.1 bar c'est bon...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bonhomme yannick
pilote d'or
pilote d'or
avatar

Nombre de messages : 1168
Age : 34
Localisation : ancelle 05260
Date d'inscription : 06/01/2010

MessageSujet: Re: Vos systèmes pour le vide   Mar 9 Juin 2015 - 20:16

GuillaumeK a écrit:
Vérif faite, le vaccuostat fonctionne très bien Wink
Donc c'est bien le compresseur qui ne redémarre pas directement...

Je vais tenter de réduire les fuite au maxi, si ça tient 5 min sans perdre 0.1 bar c'est bon...

non guigui une pompe a vide déclenche 10 seconde tout les 15/20 min voir +
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LaurentC
rooky
avatar

Nombre de messages : 36
Age : 32
Localisation : Toulouse
Date d'inscription : 27/11/2012

MessageSujet: Re: Vos systèmes pour le vide   Mar 9 Juin 2015 - 20:39

Hello,

As-tu regardé du côté du relais? Dans une pompe de frigo il y a un enroulement principal (qui est alimenté en permanence) et un enroulement secondaire (qui donne la patate au démarrage pendant quelques secondes). La coupure de l'alimentation de l'enroulement secondaire est gérée par une thermistance en série (traversée par du courant, elle va se mettre à chauffer, sa résistance va augmenter, pour finalement couper/limiter le courant dans l'enroulement secondaire).

Du coup je pense que c'est cette thermistance qui est encore chaude et qui t'empêche de démarrer la pompe trop rapidement. Je te conseille de l'enlever et de poser un gros interrupteur à la place. Au démarrage tu brancheras le tout, interrupteur(s) fermé(s), et une fois la pompe démarrée, tu pourras couper l'alimentation dé l'enroulement secondaire.

Voilà à quoi ça ressemble cette thermistance:


N'empêche même sans fuite, c'est pratique d'avoir une pompe qui démarre au quart de tour. Surtout à la mise en place des noyaux & co, quand on a les doigts plein de colle...

Voilà voilà Very Happy
++
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
GuillaumeK
pilote amateur
pilote amateur


Nombre de messages : 86
Age : 36
Localisation : Rhône
Date d'inscription : 22/01/2013

MessageSujet: Re: Vos systèmes pour le vide   Mar 9 Juin 2015 - 20:48

elle démarre au quart de poil au 1er démarrage, c est les suivant qui coince... je cherche du teflon demain et je vous dis.
Merci pour vos réponses rapides.
Bonne soirée
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LaurentC
rooky
avatar

Nombre de messages : 36
Age : 32
Localisation : Toulouse
Date d'inscription : 27/11/2012

MessageSujet: Re: Vos systèmes pour le vide   Mar 9 Juin 2015 - 20:57

Oui c'est bien ça:
1er démarrage : la thermistance est froide, l'enroulement du démarrage est bien alimenté, la pompe démarre.
2ème démarrage dans la foulée: la thermistance n'a pas eu le temps de refroidir, l'enroulement du démarrage n'est pas alimenté, l'enroulement primaire ne permet pas de démarrer la pompe.

Je suis sûrement pas assez clair mais ça vaut le coup de s'occuper de ces thermistances.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
GuillaumeK
pilote amateur
pilote amateur


Nombre de messages : 86
Age : 36
Localisation : Rhône
Date d'inscription : 22/01/2013

MessageSujet: Re: Vos systèmes pour le vide   Mar 9 Juin 2015 - 21:36

je demonte cela demain et je te dis.
Bonne soirée
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
GuillaumeK
pilote amateur
pilote amateur


Nombre de messages : 86
Age : 36
Localisation : Rhône
Date d'inscription : 22/01/2013

MessageSujet: Re: Vos systèmes pour le vide   Mer 10 Juin 2015 - 14:16

Bon, à priori c’était un faut contact dans le boitier, j'ai resserré qlq vis, écrasé qlq cosses et tous va mieux. J'ai tjr une fuite alors que j'ai fait tous mes raccords au teflon... Je vais essayé de trouvé d'où ça vient. La pompe est en test. Elle de mare toutes les minute pdt 2 sec. On verra d'ici 2-3 heure si elle chauffe.
Merci pour votre aide.
Bonne après-midi
Guillaume

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
GuillaumeK
pilote amateur
pilote amateur


Nombre de messages : 86
Age : 36
Localisation : Rhône
Date d'inscription : 22/01/2013

MessageSujet: Re: Vos systèmes pour le vide   Mer 10 Juin 2015 - 19:30

Bon et bien cela fonctionne !
J'ai finalement trouvé le cosse défectueux qui fessait que le moteur ne partait pas et la fuite qui venais du tube en cuivre qui ne sert à rien sur le compresseur (pour mettre de l'huile?).
Une soudure sur le dessus du tube était foutue, un coup de chalumeau et on en parle plus.
Bref plus de fuite, la pompe tourne 27 min avant de réenclencher 4 sec.. si avec ça le moteur chauffe...

Pour ce qui est de la thermistance, le boitier plastique est scellé à cet endroit... je laisse fermé jusqu'à avoir des soucis, c'est plus prudent... Pour le moment il redémarre sans souci.
Je teste ma première aile d'ici peu.

Merci à ceux qui ont aidé à trouver le problème.
Bonne soirée à vous tous.
Guillaume
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cyrille H
rooky


Nombre de messages : 39
Localisation : paris
Date d'inscription : 18/04/2015

MessageSujet: Re: Vos systèmes pour le vide   Lun 29 Juin 2015 - 11:16

bonjour,
(j'ai posté ce message hier au mauvais endroit, je l'ai supprimé pour le remettre ici ou il complète cette discussion)


j'ai acheté des "sac a linge sous vide" ici:

http://www.pearl.fr/maison/mobilier/accessoires-de-rangement/lot-de-3-petits-sacs-a-linge-sous-vide-et-etanches_NC3278.html

Ca se vide avec un aspirateur, et une valve permet de fermer le sac de façon étanche.
C'est donc très simple a utiliser.

J'ai fait pas mal d'erreur pour mon premier moulage, mais je suis qd même satisfait du résultat.
Et les prochaines ails seront encore mieux!

Je suis donc tres content du rapport qualité/prix de ce système...

Cyrille
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.rcch.free.fr
LaurentP
pilote d'or
pilote d'or
avatar

Nombre de messages : 947
Age : 41
Localisation : PARIS
Date d'inscription : 16/09/2008

MessageSujet: Re: Vos systèmes pour le vide   Jeu 13 Aoû 2015 - 23:09

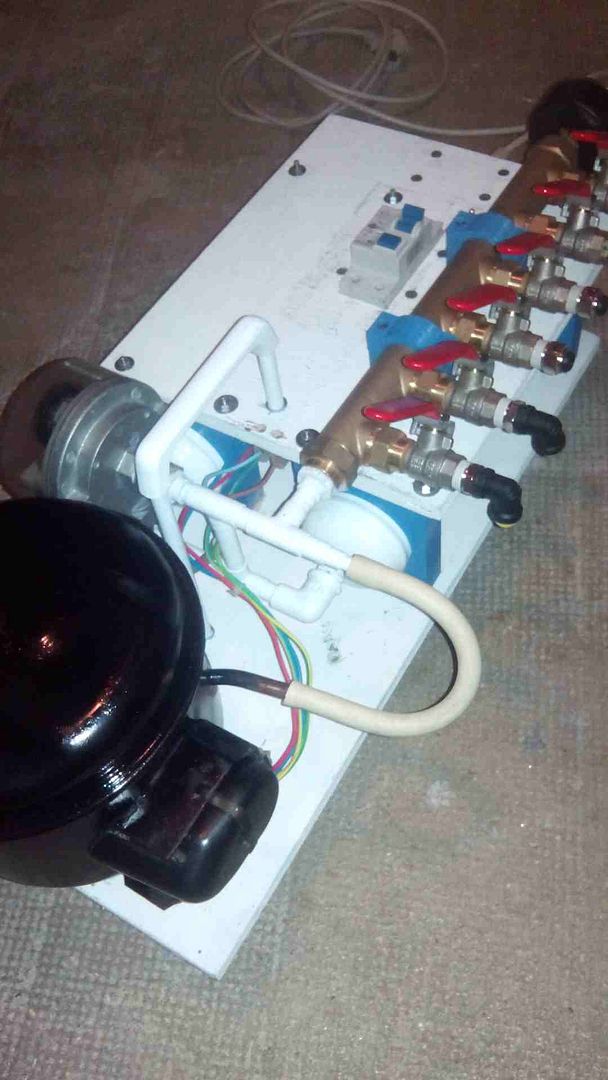

Avec l'aide de mon père, j'ai dorénavant une nouvelle pompe à vide (en plus de celle déjà présentée dans ce sujet).
Ce me rassure d'avoir une pompe à vide de secours au cas où...

- compresseur de récup (provenance déchetterie)
- vacuostat (l'ancien de mon autre pompe à vide réglable de 0 à -0,6bar).
- réserve de vide: 2 x 1L (récup de bombonnes de gaz Argon/CO2).
- distributeur 6 sorties (rayon plomberie de chez Bricomarché).
- interrupteur sécurisé.
- manomètre de 0 à -1bar.
- poignée de transport positionnée au centre de gravité.
- les supports des bombonnes et du distributeur ont été réalisés en impression 3D (les pièces bleues sur les photos).



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
christophe13
rooky


Nombre de messages : 10
Localisation : La Ciotat
Date d'inscription : 30/03/2014

MessageSujet: Re: Vos systèmes pour le vide   Dim 13 Déc 2015 - 10:24

Schéma de ma pompe à vide sur une base de pompe de frigoriste à huile



Christophe
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raphael Surun
Pilote pro
Pilote pro
avatar

Nombre de messages : 266
Age : 47
Localisation : 85, LES ESSARTS
Date d'inscription : 04/04/2010

MessageSujet: regulateur vide    Mar 27 Sep 2016 - 21:21

j'ai trouvé sur conrad pro ceci pour réguler le vide et ça marche très bien du premier coup pour pas beaucoup plus cher que des capteurs mécaniques + un manometre pour lire la pression.

1428999 Capteur-de-pression-Panasonic-DP-101-E-P-1-bar-a-1-bar-cable-extremites-ouvertes-1-pcs € 127,20 et le lien
http://www.conradpro.fr/ce/fr/product/1428999/Capteur-de-pression-Panasonic-DP-101-E-P-1-bar-1-bar-cble-extrmits-ouvertes-1-pcs?ref=searchDetail

Il faut prévoir une alimentation 12v ou 24 v et un relais pour commuter la pompe à vide. Le courant max de sortie est de l'ordre de 100mA, il faut choisir le relais en conséquence (tension 12 ou 24v, la résistance du bobinage doit tre vérifiée).
J'ai installé un relais statique de récupération qui consomme seulement 10ma et commute la pompe à vide sur le 220v secteur.

" />
Raphaël
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
patrick_83
Pilote pro
Pilote pro


Nombre de messages : 206
Age : 64
Localisation : pierrefeu 83
Date d'inscription : 09/11/2012

MessageSujet: Re: Vos systèmes pour le vide   Mer 28 Sep 2016 - 10:09

bonjour;
quelqu'un a t'il essayé ce genre de régulation ?  http://www.ebay.fr/itm/100-0-100-0KPA-12V-24V-VACUOMETRE-DIGITAL-MANOMETRE-CAPTEUR-VACUUM-METER-A4L5-/191882356828?hash=item2cad14685c:g:-gsAAOSwn8FXR6or
il est prévu une sortie pour relais (80mA)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raphael Surun
Pilote pro
Pilote pro
avatar

Nombre de messages : 266
Age : 47
Localisation : 85, LES ESSARTS
Date d'inscription : 04/04/2010

MessageSujet: Re: Vos systèmes pour le vide   Mer 28 Sep 2016 - 22:04

c'est similaire au panasonic et pas cher : c'est certainement très bien pour nos besoin
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Michel Z
rooky


Nombre de messages : 42
Localisation : Connaux (Gard)
Date d'inscription : 03/06/2016

MessageSujet: Re: Vos systèmes pour le vide   Mar 1 Nov 2016 - 20:25

Bonjour,

Je m'adresse aux utilisateurs de ce vacuostat: http://www.conrad.fr/ce/fr/product/583795/Vacuostat-Mater-XV600-G18-015-1-bar-1-inverseur-RT-1-pcs?queryFromSuggest=true

Quel doit être le branchement électrique ? Sur le vacuostat on voit trois connecteurs: C, NC et NO.

J'imagine qu'il s'agit de Commun, Normally Closed et Normally Open. Si je veut réguler mon vide je branche la phase de la pompe entre COM et NO ou NC ? Sauf que l'ohmmètre indique un contact entre C et NO.

Je règle la consigne avec la vis centrale ?

J'avoue ne pas être un spécialiste de l’électricité.

Merci de vos conseils.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
yoann.f
pilote amateur
pilote amateur


Nombre de messages : 97
Age : 34
Localisation : chapareillan
Date d'inscription : 06/06/2015

MessageSujet: Re: Vos systèmes pour le vide   Mar 10 Jan 2017 - 22:24

BONJOUR a vous
j'ai une petite question je suis en train de me monter une pompe a vide ( compresseur frigo)
mais en regardants sur le bon coin j'ai vu différentes pompes
pensez vous que ça puisse faire l'affaire ?
https://i37.servimg.com/u/f37/15/53/70/36/annonc10.jpg


je garderais la pompe frigo pour mon atelier ^^
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
F.LUTZ
rooky


Nombre de messages : 36
Localisation : Strasbourg
Date d'inscription : 18/04/2015

MessageSujet: Re: Vos systèmes pour le vide   Mar 10 Jan 2017 - 22:36

Salut

moi j'en ai une; fonctionne très bien pour les strates mais; il faut prevoir un kit de changement membranes régulièrement. 100€....
La pompe sur le bon coin je l'ai vue... elle me paraît fatiguée!

Prend l'autre à 250€ elle est d'enfer à 1 prix canon....

Fabrice
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
yoann.f
pilote amateur
pilote amateur


Nombre de messages : 97
Age : 34
Localisation : chapareillan
Date d'inscription : 06/06/2015

MessageSujet: Re: Vos systèmes pour le vide   Mar 10 Jan 2017 - 22:42

merci arf 250 c'est hors budget :-(
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
yoann.f
pilote amateur
pilote amateur


Nombre de messages : 97
Age : 34
Localisation : chapareillan
Date d'inscription : 06/06/2015

MessageSujet: Re: Vos systèmes pour le vide   Ven 17 Fév 2017 - 10:01

voila j'ai quasiment fini ma pompe a vide cheers
mais les premiers test sont pas top fuites de partout ^^ ( j'ai un circuit cuivre et je n'ai pas utilisé les bon joints ...)
mais autre chose me gene ! il faut un clapet antiretour sur l'echapement du compresseur ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean-MarcF
pilote national
pilote national


Nombre de messages : 190
Localisation : Aix en Provence
Date d'inscription : 16/02/2012

MessageSujet: Re: Vos systèmes pour le vide   Lun 24 Avr 2017 - 23:19

Bonsoir,

Je souhaite m'initier à la construction composite et aux techniques sous vide. Partant de zéro, je dois constituer l'équipement minimal. J'ai du mal à distinguer ce que je peux trouver/acheter en grande surface de bricolage et ce que je dois acheter chez les spécialistes. Pourriez-vous m'aider à y voir plus clair ?

Objectif: construction de deux ailes pour une envergure totale de 2,5 m + empenages.

Pompe: je pense partir sur une pompe aquarium. Cela semble être le plus simple pour démarrer (schego Optimal 250L/h ? autres modèles "validés" ? ; note: je ne souhaite pas dans un premier temps bricoler de pompe à partir de compresseur de frigo)

Bache ou sac GSB : qu'acheter ?
Fermeture / étanchéité bache ou sac :silicone, sealtex, autre ?
Connexion tube/sac ?
Tube aquarium ?
Tissus de drainage ? Sopalin ?
Mylar: j'ai vu une bonne adresse passer, je pense que c'est bon,
Autre matériel nécessaire ?

Merci de votre aide,

JM
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Michel Z
rooky


Nombre de messages : 42
Localisation : Connaux (Gard)
Date d'inscription : 03/06/2016

MessageSujet: Re: Vos systèmes pour le vide   Mar 25 Avr 2017 - 14:16

Jean-MarcF a écrit:
Bache ou sac GSB : qu'acheter ?
Je prend ça chez Airtech et ça fonctionne très bien, bonne épaisseur et pas cher : http://www.airtech-rc.com/pr162194/gaine-sac-a-vide

Jean-MarcF a écrit:
Fermeture / étanchéité bache ou sac :silicone, sealtex, autre ?
simple scotch marron de bonne qualité du pas cher encore
Jean-MarcF a écrit:
Connexion tube/sac ?
vanne schräder de récupération sur chambre à air VTT (qui servent par ailleurs pour suspendre les avions à la cave) scellée sur le sac à vide
Jean-MarcF a écrit:
Tube aquarium ?
celui là http://shop1.r-g.de/en/art/390110 mais n'importe quel tuyau rilsan qui s'enmanche sur tes raccords sera parfait, le tout c'est qu'il ne s'écrase pas au vide.
Jean-MarcF a écrit:
Tissus de drainage ? Sopalin ?
Je place mes dépouilles sur du feutre géotextile ou du voile d'hivernage de GSB ou jardinerie
Jean-MarcF a écrit:
Mylar: j'ai vu une bonne adresse passer, je pense que c'est bon,
Autre matériel nécessaire ?
Une gauge à vide http://shop1.r-g.de/en/art/390130 , un vacuuostat http://www.conrad.fr/ce/fr/product/583795/Vacuostat-Mater-XV600-G18-015-1-bar-1-inverseur-RT-1-pcs?queryFromSuggest=true et les raccords et vanne 1/4 de tour qui vont bien en GSB.
Jean-MarcF a écrit:
Merci de votre aide,

JM
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JC Tourniaire
pilote d'or
pilote d'or
avatar

Nombre de messages : 791
Age : 34
Localisation : Bouches du Rhône
Date d'inscription : 21/09/2008

MessageSujet: Re: Vos systèmes pour le vide   Mar 25 Avr 2017 - 19:56

Salut Jean-Marc,

Je te proposerais de passer me voir quand je ferais des pièces sous vide.
Il y aura bien des choses à te montrer en direct.

A+
JC

_________________
La perfection est atteinte, non pas lorsqu'il n'y a plus rien à ajouter, mais lorsqu'il n'y a plus rien à retirer.
[Antoine de Saint-Exupéry, Terre des hommes (1939)]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Vos systèmes pour le vide

Revenir en haut Aller en bas

Vos systèmes pour le vide
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 6 sur 7Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7  Suivant
 Sujets similaires
-
» Vos systèmes pour le vide
» Vide-poche pour homme
» où trouver une "pochette" vide pour ranger les feutres?
» Emballage pour conserver plus longtemps nos kwangas....
» un moteur v12 pour avion rc

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
www.F3News.fr  :: Les news du F3x ! :: Un peu de technique F3x-
Sauter vers:
