MessageSujet: Une nouvelle machine perso pour du F5J unlimited    Mar 8 Fév 2011 - 21:01

Bonjour à tous.

Comment mieux commencer une nouvelle partie du forum que de faire partager une nouvelle conception pour une nouvelle discipline.

Je veux donc vous présenter le GENOMA. C'est un anagramme de deux nom, l'un étant constructeur plus qu'émérite qui m'a fait gouter aux joies de la construction D-Box (les 2 premières syllabes sont celles de sont prénom et de son nom et enfin, en troisième mon prénom).

Je vous laisse deviner qui se cache derrière.

C'est aussi la première fois que je conçoit complètement et de façon aussi détaillée un planeur. Je n'en suis pourtant pas à mes débuts, mais cette fois-ci, en plus de l'aéro, de la résistance, j'ai voulu travailler sur l'aspect dynamique.

La conception a, comme pour toute conception, commencé par l'analyse de la réglementation F5J unlimited. Certes, elle est toute neuve, mais les bases ont été jetées depuis plusieurs années.

L'analyse des différentes phases de vol m'ont convaincu qu'il fallait une machine
1) faite pour la vitesse (monté rapide à faible traînée)
2) Faite pour transiter (aller vite sans chuter)
3) être capable de voler lentement pour cercler plus serré.

Cela a abouti à:
1) Une succession de profils de faible courbure (1.6%) et de faible épaisseur (6.5 à 5.5%) capable de fonctionner au dessus du Re critique tout le long de l'aile
2) Une aile avec de l'allongement pour gagner en Vz ce qui a été perdu par la courbure (plus faible traînée induite)
3) De larges flaps (30%) et donc des profils supportant ce dessin
4) Un grand bras de levier arrière pour améliorer le comportement dynamique et ainsi faciliter le pilotage (reprise de ce qui se fait dans d'autres disciplines).

La machine a été construite dans un projet club. Nous avons ainsi réalisé quelques 20 moules pour les différents éléments et découpé toutes les nervures par CNC

Toutes les étapes ont été écrites pour faire partager au groupe les astuces et la façon de faire. Vous avez ainsi pu profité pour certains d'un premier article sur la construction d'un stabilisateur.

Tout est maintenant disponible pour ceux qui veulent sortir des sentiers battus et avoir une machine performante.

Elle est aussi faite pour de la Formule France (même si je l'agrandirait encore pour cette discipline) et pourrait finir en F3J avec un longeron plus béton.

La machine fait
3.6m d'envergure
2.2m de longueur
pèse 1.9kg avec une propulsion de 1.1kwdans le nez
La corde d'emplanture est de 23cm et l'aile est "elliptique" en 5 panneaux.















Les premiers vols ont eu lieu ces deux dernières semaines.
J'en ai profité pour mettre un enregistreur de vol et comparer avec d'autres modèles et en particulier avec mon F3B issu des moules de P. Medard usinés dans de l'alu.

J'ai ainsi pu vérifier que les améliorations prévues par XFLR5 étaient bien réelles et confirmées par les mesures.













Plus de précisions la prochaine fois...


Marc

EDIT MODO : J'ai corrigé l'intégration des photos (Jérémy)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pizanti .t
pilote d'or
pilote d'or
avatar

Nombre de messages : 1795
Age : 57
Localisation : Chateaudun 28
Date d'inscription : 26/11/2007

MessageSujet: Re: Une nouvelle machine perso pour du F5J unlimited    Mar 8 Fév 2011 - 21:15

Tu as fait 3 planeurs strictement identiques? , c'était pas nécessaire de nous mettre une série de photos pour les 3 mêmes planeurs Razz Razz Razz

Jolie machine il ne te reste plus que la mettre à l'épreuve en compétition.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://amcchateaudun.net/
JC Tourniaire
pilote d'or
pilote d'or
avatar

Nombre de messages : 821
Age : 35
Localisation : Bouches du Rhône
Date d'inscription : 21/09/2008

MessageSujet: Re: Une nouvelle machine perso pour du F5J unlimited    Mar 8 Fév 2011 - 22:23

Bonsoir,

Je dirais :
GE = Gerald
NO = Nocque
et
MA = Marc
J'ai bon ?

Les techniques de construction de Gérald sont vraiment exemplaires.

Quand tu lui sort, content de toi, un stab F3K de 7gr en mousse coffrée fibre.
Lui, te dis que tu peux le faire moitié plus grand pour le même poids et une meilleure rigidité ! affraid

Marc, pour les images c'est (sans les espaces) : [ img ] www . adresse . images . com [ /img ]

Voici l'ensemble des images de Marc :








Beau travail en tout cas cheers

@+

JC

_________________
La perfection est atteinte, non pas lorsqu'il n'y a plus rien à ajouter, mais lorsqu'il n'y a plus rien à retirer.
[Antoine de Saint-Exupéry, Terre des hommes (1939)]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Serge PRUD'HOMME
pilote d'or
pilote d'or
avatar

Nombre de messages : 958
Age : 64
Localisation : Saint-Marcellin Vercors Isère
Date d'inscription : 19/05/2008

MessageSujet: Re: Une nouvelle machine perso pour du F5J unlimited    Mer 9 Fév 2011 - 8:48

bonjour Marc

très très beau travail, mais quand on a vu Gérald travailler on ne peut s'attendre qu'à ce résultat
Gérald est toujours prêt à partager son immense savoir
mais c'est quasiment impossible (sans lui) de le reproduire ...

où sont disponibles les étapes de construction que te mentionnes ?
quelle motorisation as-tu utilisé ?

@+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
NicolasM
pilote d'or
pilote d'or
avatar

Nombre de messages : 829
Age : 36
Localisation : Sand (67)
Date d'inscription : 07/01/2008

MessageSujet: Re: Une nouvelle machine perso pour du F5J unlimited    Mer 9 Fév 2011 - 9:11

Salut marc,

Encore felicitation, je suis encore sous le charme de ce bel oiseau.
J ai hâte de voir quelques vidéos.

Nicolas.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://kipecoul.e-monsite.com/
Marc PUJOL
pilote d'or
pilote d'or
avatar

Nombre de messages : 1908
Age : 54
Localisation : Essonnes
Date d'inscription : 21/07/2009

MessageSujet: Re: Une nouvelle machine perso pour du F5J unlimited    Mer 9 Fév 2011 - 10:37

Bonjour à tous.

Effectivement, c'est bien de Gérald Noque qu'il s'agissait. Cet homme partage tout, et comme je ne souhaite rien garder et tout partager (je trouve que M. Drela a tout juste), le nom m'as tout de suite sauté au yeux.

Bravo à ceux qui ont trouvé.

La machine est, comme vous l'avez deviné en cours de mse au point. Mais on a déjà de bons résultats. Je mettrais ce soir quelques résultats et comparaisons faites.

Pour la vidéo, j'en ai une, mais elle n'est pas terrible du tout...

Il va falloir attendre un peu.

La motorisation est un Neu XXXX (référence ce soir) avec hélice 17*10 et 4 lipo 2600 nanotech de 35/70S ou 4lipo 2200 nanotech de 45/90C. Le taux de monté a été mesuré dimanche 23m/s.

La machine a été concue et construite en groupe. L'un fait les longerons, l'autre le fuselage, un troisième les moulages de D-Box, un autre la découpe des nervures. J'ai écrit l'ensemble des articles suite à des interviews.

J'ai actuellement l'ensemble des moules chez moi.

Si certains veulent se lancer dans l'aventure de la construction d'une telle machine, ou une partie de cette grande aventure (aile, stab...), je propose bien sûr de partager tous les écrits et fichiers existants. Je vais proposer à Xerivision de les héberger sauf si vous avez d'autres solution sur le forum.

Ensuite, et bien, si il y a de la demande, nous pouvons nous organiser ensemble afin de faire partager nos différentes compétences et rationaliser les constructions. L'assemblage de toutes les pièces restera de toute façon à la charge de chacun.

Toutes les modifications/améliorations sont aussi envisageables.

Et si un artisan veux en faire un kit, là encore tout est possible.

Marc
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jm.leprovost
pilote d'or
pilote d'or
avatar

Nombre de messages : 550
Age : 64
Localisation : Troyes
Date d'inscription : 17/11/2007

MessageSujet: Re: Une nouvelle machine perso pour du F5J unlimited    Mer 9 Fév 2011 - 19:01

Bonsoir ,
Vous avez une surface alaire de combien avec cette corde ? l'allongement a l'air sympa également
A + __________ jean Michel _________
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
gebazin
pilote d'or
pilote d'or
avatar

Nombre de messages : 1884
Age : 61
Localisation : Marseille
Date d'inscription : 06/11/2007

MessageSujet: Re: Une nouvelle machine perso pour du F5J unlimited    Mer 9 Fév 2011 - 20:26

Marc c'est un travail formidable. Des Genoma, vont certainement bientôt voir le jour à St Auban.
On en reparlera, en attendant simplement merci.
Gérard
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://epervier.sudluberon.free.fr/
Marc PUJOL
pilote d'or
pilote d'or
avatar

Nombre de messages : 1908
Age : 54
Localisation : Essonnes
Date d'inscription : 21/07/2009

MessageSujet: Re: Une nouvelle machine perso pour du F5J unlimited    Mer 9 Fév 2011 - 20:49

gebazin a écrit:
Marc c'est un travail formidable. Des Genoma, vont certainement bientôt voir le jour à St Auban.
On en reparlera, en attendant simplement merci.
Gérard

Si tu veux les plans et les documents, c'est sans problèmes

Marc
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Thierry Platon
pilote d'or
pilote d'or


Nombre de messages : 688
Localisation : Bouches du Rhône
Date d'inscription : 14/01/2008

MessageSujet: Re: Une nouvelle machine perso pour du F5J unlimited    Mer 9 Fév 2011 - 21:15



Très jolie réalisation.
Félicitations à toute l'équipe !

TP
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Marc PUJOL
pilote d'or
pilote d'or
avatar

Nombre de messages : 1908
Age : 54
Localisation : Essonnes
Date d'inscription : 21/07/2009

MessageSujet: Re: Une nouvelle machine perso pour du F5J unlimited    Jeu 10 Fév 2011 - 10:28

Quelques précisions comme demandées:

L'allongement est de 19.4. C'est donc 2 points de plus qu'un Supra et encore un peu plus pour un Pike.

La surface est de 66dm² soit environ celle d'un Supra. Je n'ai pas fait exprès...

La motorisation actuelle me vient de P. Rivet (merci encore) et est un NEU 1506 Réducté 6,7:1 avec contrôleur Phoenix 125. L'alimentation radio est donnée soit par une batterie 2.5Ah en 5 éléments, soit maintenant par un U-BEC de 3A.

Marc
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jm.leprovost
pilote d'or
pilote d'or
avatar

Nombre de messages : 550
Age : 64
Localisation : Troyes
Date d'inscription : 17/11/2007

MessageSujet: Re: Une nouvelle machine perso pour du F5J unlimited    Jeu 10 Fév 2011 - 18:11

Bonsoir ,
merci pour le complément d'infos
A + __________ jean Michel ___________
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Marc PUJOL
pilote d'or
pilote d'or
avatar

Nombre de messages : 1908
Age : 54
Localisation : Essonnes
Date d'inscription : 21/07/2009

MessageSujet: Re: Une nouvelle machine perso pour du F5J unlimited    Jeu 10 Fév 2011 - 18:33

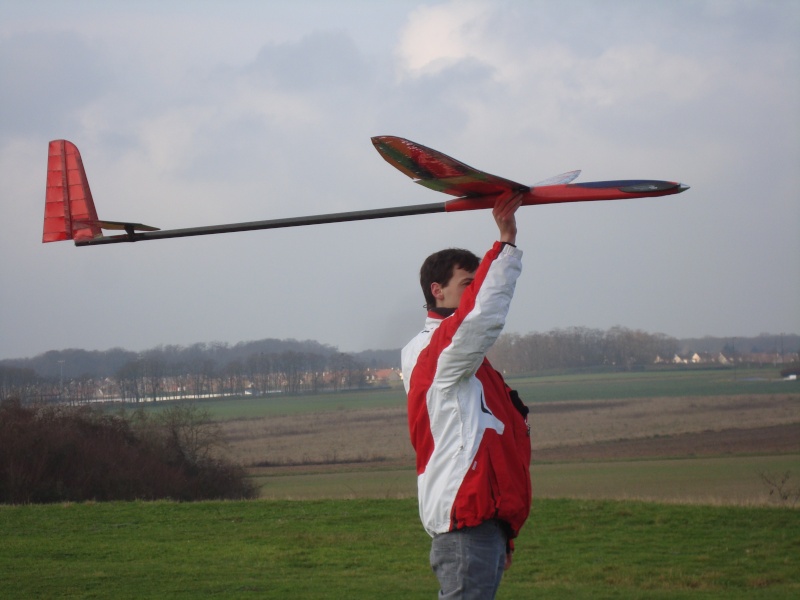

Les photos du jour:
[img][/img]

[img][/img]

[img][/img]


Marc
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean-Luc DUFOUR
pilote amateur
pilote amateur


Nombre de messages : 79
Age : 63
Localisation : Belgium
Date d'inscription : 02/06/2009

MessageSujet: Re: Une nouvelle machine perso pour du F5J unlimited    Mar 15 Fév 2011 - 13:27

Très belle réalisation qui, si elle vole aussi bien que son plumage, sera super performante.
Je serai également interressé par les documents de réalisation, on ne sait jamais, si j'ai du courage ...

Quand vous parlez de F5J illimited, je suppose que vous faites allusion au F5J, apparu dernièrement à la FAI qui qui risque de devenir discipline inter., où est-ce autre chose ?

Bravo encore et bons vols.

JLD

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jc faure
pilote d'or
pilote d'or
avatar

Nombre de messages : 354
Age : 61
Localisation : Toulon
Date d'inscription : 24/11/2009

MessageSujet: Re: Une nouvelle machine perso pour du F5J unlimited    Mar 15 Fév 2011 - 13:40

superbe planeur , en esperant qu'il fasse des petits Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Marc PUJOL
pilote d'or
pilote d'or
avatar

Nombre de messages : 1908
Age : 54
Localisation : Essonnes
Date d'inscription : 21/07/2009

MessageSujet: Re: Une nouvelle machine perso pour du F5J unlimited    Mar 15 Fév 2011 - 15:33

Oui je Parle bien de la nouvelle catégorie FAI en gestation.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Marc PUJOL
pilote d'or
pilote d'or
avatar

Nombre de messages : 1908
Age : 54
Localisation : Essonnes
Date d'inscription : 21/07/2009

MessageSujet: Re: Une nouvelle machine perso pour du F5J unlimited    Ven 18 Fév 2011 - 22:03

Bonjour a tous

Ce que vous attendiez, peut être avec impatience, est arriver. Les 7 articles sur la conception et la réalisation du GENOMA sont enfin héberges par xerivision. Merci à son web Master.
Cela représente plus de 12giga à télécharger.

Prochaine livraison: les fichiers de découpe des nervures.

A suivre et bonne lecture en attendant

Marc
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Serge PRUD'HOMME
pilote d'or
pilote d'or
avatar

Nombre de messages : 958
Age : 64
Localisation : Saint-Marcellin Vercors Isère
Date d'inscription : 19/05/2008

MessageSujet: Re: Une nouvelle machine perso pour du F5J unlimited    Sam 19 Fév 2011 - 8:33

Marc.PUJOL a écrit:
Bonjour a tous

Ce que vous attendiez, peut être avec impatience, est arriver. Les 7 articles sur la conception et la réalisation du GENOMA sont enfin héberges par xerivision. Merci à son web Master.
Cela représente plus de 12giga à télécharger.

Prochaine livraison: les fichiers de découpe des nervures.

A suivre et bonne lecture en attendant

Marc


bonjour Marc

c'est sympa de mettre tout cela en ligne
t'aurais pas un petit "raccourci" pour accéder directement au site ?

@+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Marc PUJOL
pilote d'or
pilote d'or
avatar

Nombre de messages : 1908
Age : 54
Localisation : Essonnes
Date d'inscription : 21/07/2009

MessageSujet: Re: Une nouvelle machine perso pour du F5J unlimited    Sam 19 Fév 2011 - 8:39

Le site oú sont stockés les fichiers est:

www.xerivision.com

Marc
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Marc PUJOL
pilote d'or
pilote d'or
avatar

Nombre de messages : 1908
Age : 54
Localisation : Essonnes
Date d'inscription : 21/07/2009

MessageSujet: Re: Une nouvelle machine perso pour du F5J unlimited    Mer 23 Fév 2011 - 20:59

En attendant les fichiers de découpe CN, voici une petite image de la construction.

[img][/img]

et la structure générale de l'aile (hors longeron remplacé par un bout de balsa)

[img][/img]

A dentelle quand tu nous tiens...

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Marc PUJOL
pilote d'or
pilote d'or
avatar

Nombre de messages : 1908
Age : 54
Localisation : Essonnes
Date d'inscription : 21/07/2009

MessageSujet: Re: Une nouvelle machine perso pour du F5J unlimited    Sam 26 Fév 2011 - 17:05

Petit message de la semaine.

Je viens de m'apercevoir que le fichier sur la conception n'était pas inclus dans le package. Vous y trouverez les différentes réflexions faites qui ont abouti au modèle. Certains diront que tel ou tel aspect a été oublié, moi, je dirai que c'est la première fois que vous pourrez trouver un raisonnement qui essaie de prendre le problème le plus possible dans sa globalité et qui essaie de quantifier les choses.
Maintenant, la réponse à la problématique n'est certainement pas unique et les choix et les concessions faites peuvent toujours se discuter. C'est tout l'intérêt de notre sport. Alors bonne lecture et merci de faire partager vos raisonnement de conception et des choix qui en découlent.

Xerivision a mis a jour son site en intégrant maintenant ce fichier.

Voici donc les deux liens:
1) Fichier de conception
http://www.xerivision.com/Documents/Conception%20JPP%20F3J%2012%2002%2011.pdf
2) Package complet pour la construction (hors fichiers CNC qui restent à venir)
http://www.xerivision.com/Documents/GENOMA.zip

Je prépare le troisième paquet.

A suivre.

Marc
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
osegouin
pilote d'or
pilote d'or


Nombre de messages : 1073
Age : 53
Localisation : 91
Date d'inscription : 20/02/2008

MessageSujet: Re: Une nouvelle machine perso pour du F5J unlimited    Sam 26 Fév 2011 - 18:35

Beau dossier et belle machine
bravo de partager toutes ces infos
Olivier
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Marc PUJOL
pilote d'or
pilote d'or
avatar

Nombre de messages : 1908
Age : 54
Localisation : Essonnes
Date d'inscription : 21/07/2009

MessageSujet: Re: Une nouvelle machine perso pour du F5J unlimited    Sam 26 Fév 2011 - 20:08

Merci Olivier. Tu n aurais pas envie de faire des moules par hasard de la machine version tt moulée?

Notre machine est trop petite

Marc.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Daniel 86
pilote d'or
pilote d'or
avatar

Nombre de messages : 1183
Age : 69
Localisation : POITIERS, club d'Avanton
Date d'inscription : 02/11/2007

MessageSujet: Re: Une nouvelle machine perso pour du F5J unlimited    Dim 27 Mar 2011 - 13:26

Bonjour Marc,
je n'ai pas pu télécharger: http://www.xerivision.com/Documents/GENOMA.zip
En effet, je n'arrive pas à décompresser le fichier ; selon les logiciels utilisés, on me dit que le fichier est endommagé ou que l'opération n'est pas permise, etc.
Est-il possible de créer un nouveau lien pour télécharger le fichier en format .zip (mais un nouveau fichier), ou en format .rar?
Sincères remerciements, Daniel.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
boris c.
pilote d'or
pilote d'or
avatar

Nombre de messages : 631
Age : 41
Localisation : Orleans
Date d'inscription : 09/11/2007

MessageSujet: Re: Une nouvelle machine perso pour du F5J unlimited    Lun 28 Mar 2011 - 8:12

Bonjour,

tout pareil que Daniel Crying or Very sad
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Une nouvelle machine perso pour du F5J unlimited

Revenir en haut Aller en bas

Une nouvelle machine perso pour du F5J unlimited
Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant
 Sujets similaires
-
» message perso pour les intéresser !!!
» Une machine ESE pour mettre au bureau?
» nouvelle armure pour masque de mort et camus
» [AIDE][RESOLU] DEFINIR UNE SONNERIE PERSO POUR APPELS ENTRANTS
» Machine facile.... pour un bon café

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
www.F3News.fr  :: The forum F5J :: Du blabla F5J-
Sauter vers:
