 Vous reprendrez bien un peu de CNC ?

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3  Suivant
AuteurMessage
matthieu b
pilote national
pilote national
avatar

Nombre de messages : 197
Age : 32
Localisation : landes ( pontonx sur adour)
Date d'inscription : 02/04/2011

MessageSujet: Re: Vous reprendrez bien un peu de CNC ?   Sam 20 Mai 2017 - 12:50

Il faut compter 5500€ environ avec tout compris même la douane, en passant t par un transporteur français ! C est bien là omni 1224 avec option broche 3kw !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
matthieu b
pilote national
pilote national
avatar

Nombre de messages : 197
Age : 32
Localisation : landes ( pontonx sur adour)
Date d'inscription : 02/04/2011

MessageSujet: Re: Vous reprendrez bien un peu de CNC ?   Lun 22 Mai 2017 - 20:49

J ai fini l installation, et fais me premier usinage dans de l xps ! Quelques souci de trajectoire du au post pro, il faut que je regarde ça de plus près ! Mais à pars ça c est niquel ! La suite demain aprem pour continuer les test dans de l xps !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
matthieu b
pilote national
pilote national
avatar

Nombre de messages : 197
Age : 32
Localisation : landes ( pontonx sur adour)
Date d'inscription : 02/04/2011

MessageSujet: Re: Vous reprendrez bien un peu de CNC ?   Mar 23 Mai 2017 - 18:51

voila aujourd'hui j ai pu faire quelques essais programme dans de l XPS! Premier test sur le moule d ogive de mon planeur 20 min d usinage plus tard c est sorti. Quelque souci car je n'ai pas de fraise hémisphérique ce qui va être arrangé d ici fin de semaine ! Puis on teste le moule du stab ! Ca sort nickel !   vitesse de coupe : N24000 F1500 puis essai a F3000 !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean-MarcF
Pilote pro
Pilote pro


Nombre de messages : 202
Localisation : Aix en Provence
Date d'inscription : 16/02/2012

MessageSujet: Re: Vous reprendrez bien un peu de CNC ?   Mar 23 Mai 2017 - 19:23

Super pour de premiers essais. Cela semble prometteur !

Je suis moins content des miens. Pourrais-tu m'en dire un peu plus sur:
- la fraise utilisée pour le stab,
- les tool path (cheminement): parallèle bord d'attaque/ bord de fuite ?
- le step over (10%, 20%, 30%, 40%, 50%, 60%, 70%, 80%) ?
- temps pour fraiser le stab et taille du stab ?

Je suis en train de me demander si la CNC vaut la peine pour mon projet, et tes chiffres pourraient m'aider à décider...

JM
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
matthieu b
pilote national
pilote national
avatar

Nombre de messages : 197
Age : 32
Localisation : landes ( pontonx sur adour)
Date d'inscription : 02/04/2011

MessageSujet: Re: Vous reprendrez bien un peu de CNC ?   Mar 23 Mai 2017 - 19:38

Alors le stab fais 530 mm d envergure et 100 mm de corde ! Le sens d usinage ce fait dans le sens de la corde ! La fraise pour l xps est une 2 dents hss diam 3 mm.
Step overd ? Que veux tu dire par la ?
Et le temps d usinage été de 20 min !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean-MarcF
Pilote pro
Pilote pro


Nombre de messages : 202
Localisation : Aix en Provence
Date d'inscription : 16/02/2012

MessageSujet: Re: Vous reprendrez bien un peu de CNC ?   Mar 23 Mai 2017 - 19:55

Le step-over (je ne connais pas le terme en français) correspond au décalage d'une trace à l'autre à l'autre.

Si le step-over est de 20% et la fraise de 3mm, la fraise va se décaler de 0,6mm à chaque aller ou retour. En cinq passes, elle se sera décalée de 3mm.

20 minutes, c'est bien... C'était à F1500 ou F3000 ?

JMF
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
matthieu b
pilote national
pilote national
avatar

Nombre de messages : 197
Age : 32
Localisation : landes ( pontonx sur adour)
Date d'inscription : 02/04/2011

MessageSujet: Re: Vous reprendrez bien un peu de CNC ?   Mar 23 Mai 2017 - 20:14

Ah OK ! Donc le décalage de passe été de 15%! Pour les 20 min c été à F1500 !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
osegouin
pilote d'or
pilote d'or


Nombre de messages : 1051
Age : 53
Localisation : 91
Date d'inscription : 20/02/2008

MessageSujet: Re: Vous reprendrez bien un peu de CNC ?   Mar 23 Mai 2017 - 21:16

Attention la mousse c'est du gateau, le lab c'est autre chose.
mais la mousse est ideal pour se faire la main et faire des tests,
Mais dans le lab, on attaque pas aussi fort et surtout on fait un peu plus de passe d'ébauche.
les resultats sont encouragent

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
matthieu b
pilote national
pilote national
avatar

Nombre de messages : 197
Age : 32
Localisation : landes ( pontonx sur adour)
Date d'inscription : 02/04/2011

MessageSujet: Re: Vous reprendrez bien un peu de CNC ?   Mar 23 Mai 2017 - 21:27

T inquiète Oliver la c été juste pour valider le post pro.... Pour la partie usinage des moules en pmma il y aura plusieurs passes d ébauche à la fraise de 6, puis finition à la sphérique diam 2 ! Comme ça pas à faire de reprise de rayon au niveau des saumon ! Les vitesse de coupes seront aussi ajustés
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JC Tourniaire
pilote d'or
pilote d'or
avatar

Nombre de messages : 801
Age : 35
Localisation : Bouches du Rhône
Date d'inscription : 21/09/2008

MessageSujet: Re: Vous reprendrez bien un peu de CNC ?   Mar 30 Mai 2017 - 21:09

Bonsoir,

Belle machine Mathieu  cheers
Tu progettes quoi de beau comme modèle ?

Jean-Marc, tu pourrais faire les 3/4 de ton aile en découpe fil chaud puis les extrémités en usinage, non ?

De mon côté j'ai mis en place la mousse anti-sons et moulé ma jupe d'aspiration.
Ça commence à être pas trop mal.





Avec quelques franges en plus et un système d'attache rapide cela va le faire.

@ +
JC

_________________
La perfection est atteinte, non pas lorsqu'il n'y a plus rien à ajouter, mais lorsqu'il n'y a plus rien à retirer.
[Antoine de Saint-Exupéry, Terre des hommes (1939)]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
matthieu b
pilote national
pilote national
avatar

Nombre de messages : 197
Age : 32
Localisation : landes ( pontonx sur adour)
Date d'inscription : 02/04/2011

MessageSujet: Re: Vous reprendrez bien un peu de CNC ?   Mar 30 Mai 2017 - 21:28

Whaouuuu ça c est de l aspirateur.... Si avec ça t as des bourrage je n y comprends plus rien Laughing
Je suis sur un planeur de DS celui de mon avatar !
Je teste quelques solutions pour réaliser les moules de stab en mdf ! Usinage, gelcoat passe de finition ponçage lustrage ! J ai eu quelques soucis de programmation, ou le parcours outils faisait de micro déplacements et avec le poid de la poutre les pas à pas perdaient les chèvres ! Maintenant le problème est résolu "enfin je crois ^^" cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
matthieu b
pilote national
pilote national
avatar

Nombre de messages : 197
Age : 32
Localisation : landes ( pontonx sur adour)
Date d'inscription : 02/04/2011

MessageSujet: Re: Vous reprendrez bien un peu de CNC ?   Jeu 1 Juin 2017 - 22:53

Voilà l avancer des travaux test du programme d aile et de fuselage ! Je commence à bien maîtriser topsolid et je découvre de plus en plus de fonction !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JC Tourniaire
pilote d'or
pilote d'or
avatar

Nombre de messages : 801
Age : 35
Localisation : Bouches du Rhône
Date d'inscription : 21/09/2008

MessageSujet: Re: Vous reprendrez bien un peu de CNC ?   Dim 11 Juin 2017 - 19:24

Salut,

L'intégration de l'aspiration des copeaux est finie  cheers
La jupe d'aspiration a reçu un système de vérouillage rapide.

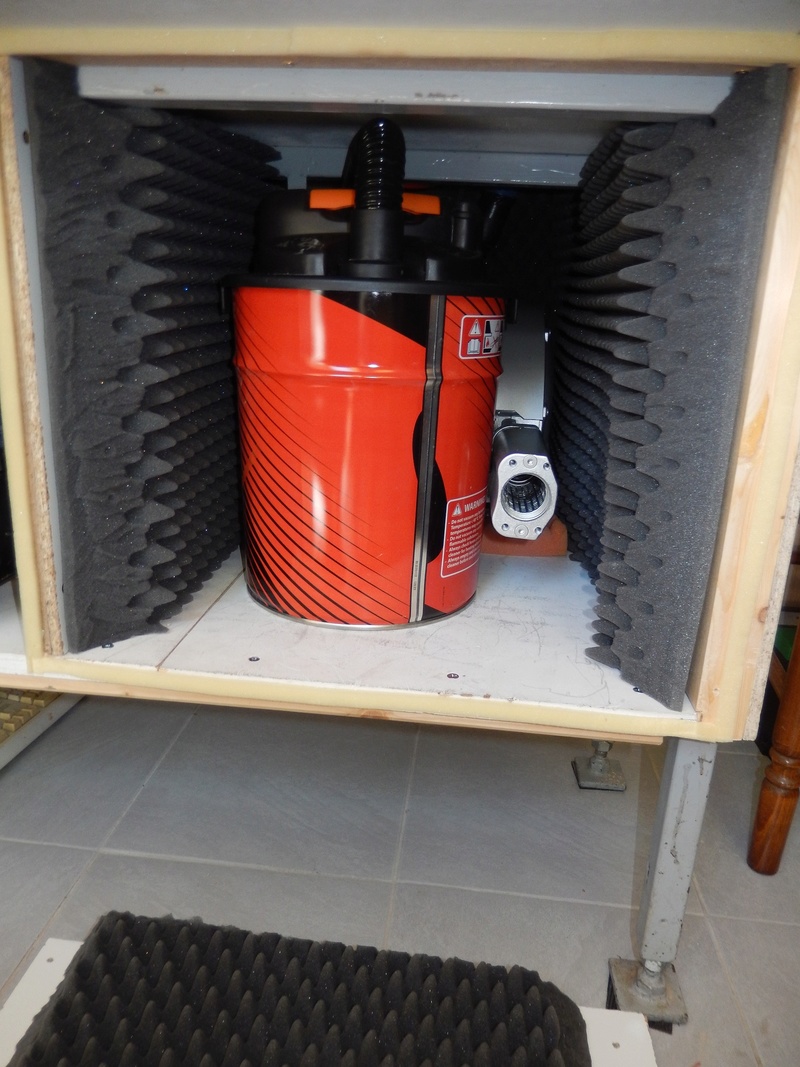

J'ai entouré l'aspirateur (aspirateur à cendres sans sac) de mousse anti bruit en lui laissant un peu d'air quand même avec une sortie isolée phoniquement.





Le niveau sonore est pas mal car je dirais que c'est du niveau d'un aspirateur domestique très silencieux.
L'efficacité de l'aspiration semble bonne également car il ne reste pas grand chose à nettoyer à la fin d'un usinage.
Enfin l'accès au bac est facile pour effectuer les opérations de vidange de celui-ci.

Il me reste à faire la table à vide et pour cela une pompe qui va bien est en commande.
Enfin je crois, c'était tout en allemand, pas tout compris  What a Face

@+
JC

_________________
La perfection est atteinte, non pas lorsqu'il n'y a plus rien à ajouter, mais lorsqu'il n'y a plus rien à retirer.
[Antoine de Saint-Exupéry, Terre des hommes (1939)]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
arno sourisse
pilote d'or
pilote d'or
avatar

Nombre de messages : 715
Age : 48
Localisation : Baden
Date d'inscription : 10/04/2009

MessageSujet: Re: Vous reprendrez bien un peu de CNC ?   Dim 11 Juin 2017 - 19:49

Ce petit escargot d'aspiration semble être super. avec de grosse fraise ça donne quoi?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JC Tourniaire
pilote d'or
pilote d'or
avatar

Nombre de messages : 801
Age : 35
Localisation : Bouches du Rhône
Date d'inscription : 21/09/2008

MessageSujet: Re: Vous reprendrez bien un peu de CNC ?   Jeu 22 Juin 2017 - 19:18

Bonjour,

Pour l'aspiration cela fonctionne bien aussi avec de grosses fraises.
Les plus gros copeaux ne sont pas forcément aspirés, mais tout le reste oui.
J'essayerai de faire une photo la prochaine fois.

Sinon j'ai reçu la dernière grosse pièce : la pompe à vide pour la table à dépression cheers
Bon, j'ai peut être été un peu fort sur la taille de la pompe affraid



Caractéristiques :
700w
21kPa
88m^3/h
Bien 15kg aussi !

Avec ça les bruts ne bougeront pas de si tôt...


@+ JC

_________________
La perfection est atteinte, non pas lorsqu'il n'y a plus rien à ajouter, mais lorsqu'il n'y a plus rien à retirer.
[Antoine de Saint-Exupéry, Terre des hommes (1939)]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
matthieu b
pilote national
pilote national
avatar

Nombre de messages : 197
Age : 32
Localisation : landes ( pontonx sur adour)
Date d'inscription : 02/04/2011

MessageSujet: Re: Vous reprendrez bien un peu de CNC ?   Jeu 22 Juin 2017 - 19:44

Whaouuuu elle viens d'où cette pav ? Je vais regarder pour pouvoir me faire une table aspirante !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JC Tourniaire
pilote d'or
pilote d'or
avatar

Nombre de messages : 801
Age : 35
Localisation : Bouches du Rhône
Date d'inscription : 21/09/2008

MessageSujet: Re: Vous reprendrez bien un peu de CNC ?   Mer 28 Juin 2017 - 21:26

Bonjour,

La pompe viens de chez https://www.skv-tec.de/en/

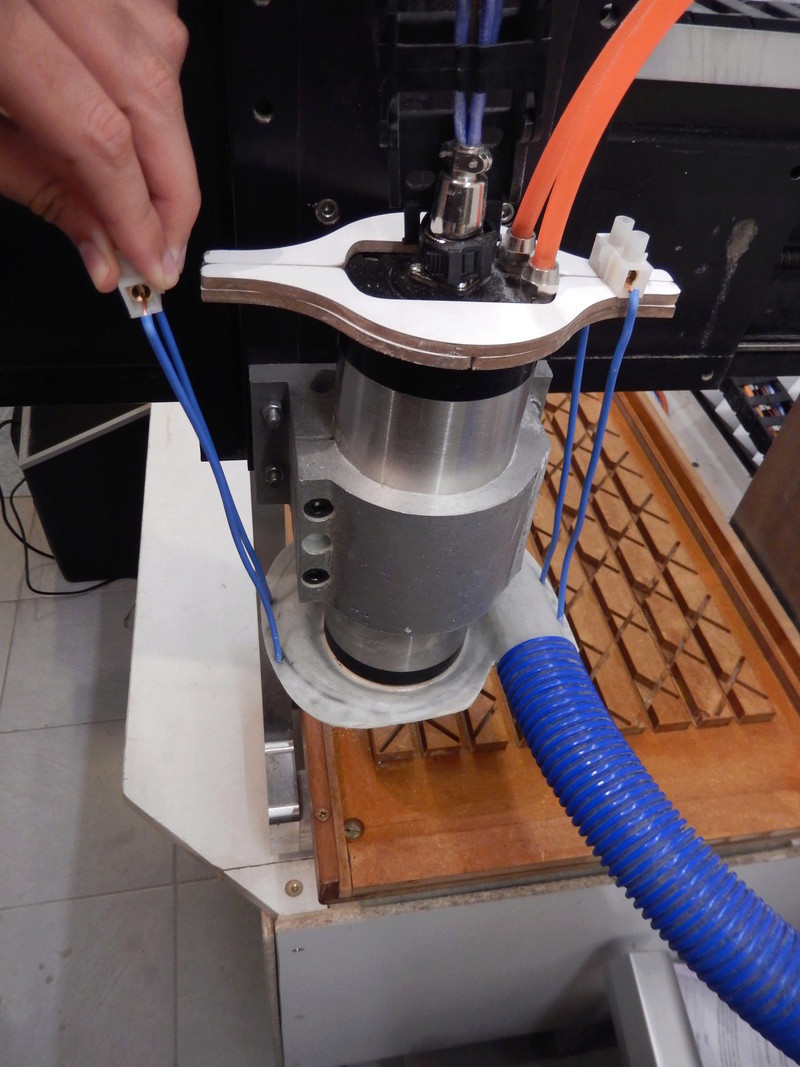

Voici une photo qui montre le système d'accroche rapide de l'aspiration des copeaux :




On devine sur cette image que la poussière fine est aspirée dans une sorte de tornade tandis que le reste des copeaux retombe :



Sinon la table aspirante avance bien car l'ensemble des supports sont déjà en place.
La prochaine étape est la découpe et l'installation de la planche supérieure.
La zone de travail recevra une planche dédiée après avoir percé celle-ci et surfacé les supports.




@+
JC

_________________
La perfection est atteinte, non pas lorsqu'il n'y a plus rien à ajouter, mais lorsqu'il n'y a plus rien à retirer.
[Antoine de Saint-Exupéry, Terre des hommes (1939)]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JC Tourniaire
pilote d'or
pilote d'or
avatar

Nombre de messages : 801
Age : 35
Localisation : Bouches du Rhône
Date d'inscription : 21/09/2008

MessageSujet: Re: Vous reprendrez bien un peu de CNC ?   Lun 3 Juil 2017 - 18:57

Bonjour,

Le gros des travaux est enfin fini cheers

La planche blanche referme les zones en dehors de la zone usinable.
Du mastic assure le collage et l'étanchéité.
On viens ensuite surfacer les support de la zone usinable pour parfaire la rectitude des appuis :


Une planche de MDF est ensuite usinée pour s'ajuster parfaitement dans le logement de la zone usinable.
Elle reste en très légère sur épaisseur par rapport à la planche blanche :


Pour laisser passer l'air, une belle série de trous est réalisée (environ 350!) :


Enfin, la pompe trouve sa place dans la zone traitée en isolation phonique :


Le résultat est très prometteur car le maintient est puissant et le bruit très faible.

Je vais bientôt pouvoir attaquer des pièces qui volent Very Happy

@+
JC

_________________
La perfection est atteinte, non pas lorsqu'il n'y a plus rien à ajouter, mais lorsqu'il n'y a plus rien à retirer.
[Antoine de Saint-Exupéry, Terre des hommes (1939)]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
matthieu b
pilote national
pilote national
avatar

Nombre de messages : 197
Age : 32
Localisation : landes ( pontonx sur adour)
Date d'inscription : 02/04/2011

MessageSujet: Re: Vous reprendrez bien un peu de CNC ?   Lun 3 Juil 2017 - 19:53

Ça c est un excellent travail ! Bravo tiptop
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean-MarcF
Pilote pro
Pilote pro


Nombre de messages : 202
Localisation : Aix en Provence
Date d'inscription : 16/02/2012

MessageSujet: Re: Vous reprendrez bien un peu de CNC ?   Mar 4 Juil 2017 - 22:30

Waouh ! Je suis admiratif et impressionné.

JM
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
matthieu b
pilote national
pilote national
avatar

Nombre de messages : 197
Age : 32
Localisation : landes ( pontonx sur adour)
Date d'inscription : 02/04/2011

MessageSujet: Re: Vous reprendrez bien un peu de CNC ?   Jeu 13 Juil 2017 - 20:44

Voilà de mon côté ça fais du copeaux aussi ! J ai fini un demi moule du BigBang ! Reste encore l autre moitier et les ailes.... Quelques heure encore !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
matthieu b
pilote national
pilote national
avatar

Nombre de messages : 197
Age : 32
Localisation : landes ( pontonx sur adour)
Date d'inscription : 02/04/2011

MessageSujet: Re: Vous reprendrez bien un peu de CNC ?   Sam 9 Sep 2017 - 19:26

Voilà de mon côté l usinage avance ! Les 4 moules d aile sont fais... Reste encore quelques pièces à réaliser pour sortir le premier...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Thomas GUIRAUD
pilote national
pilote national
avatar

Nombre de messages : 132
Age : 37
Localisation : Clermont Ferrand
Date d'inscription : 07/03/2008

MessageSujet: Re: Vous reprendrez bien un peu de CNC ?   Sam 9 Sep 2017 - 19:33

très beau boulot!

le profil d'aile semble assez "spécial" , avec un nom comme "big bang", c'est pour faire du DS ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://fr.groups.yahoo.com/group/aeromodelismedjibouti/
matthieu b
pilote national
pilote national
avatar

Nombre de messages : 197
Age : 32
Localisation : landes ( pontonx sur adour)
Date d'inscription : 02/04/2011

MessageSujet: Re: Vous reprendrez bien un peu de CNC ?   Sam 9 Sep 2017 - 19:40

Oui c est bien un planeur de DS ! Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Thomas GUIRAUD
pilote national
pilote national
avatar

Nombre de messages : 132
Age : 37
Localisation : Clermont Ferrand
Date d'inscription : 07/03/2008

MessageSujet: Re: Vous reprendrez bien un peu de CNC ?   Dim 10 Sep 2017 - 12:27

Je ne sais pas si c'est seulement visuel, mais il semble que l'extrados au bord de fuite est une courbure inverse, un peu comme un profil d'aile volante auto stable?

ou alors c'est un profil transsonique ?!!!! Razz

Si tu investis autant en moyen , technique et temps, c'est à but personnel ou un peu plus?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://fr.groups.yahoo.com/group/aeromodelismedjibouti/
Contenu sponsorisé




MessageSujet: Re: Vous reprendrez bien un peu de CNC ?

Revenir en haut Aller en bas

Vous reprendrez bien un peu de CNC ?
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 3Aller à la page : Précédent  1, 2, 3  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
www.F3News.fr  :: Les news du F3x ! :: Un peu de technique F3x-
Sauter vers:
